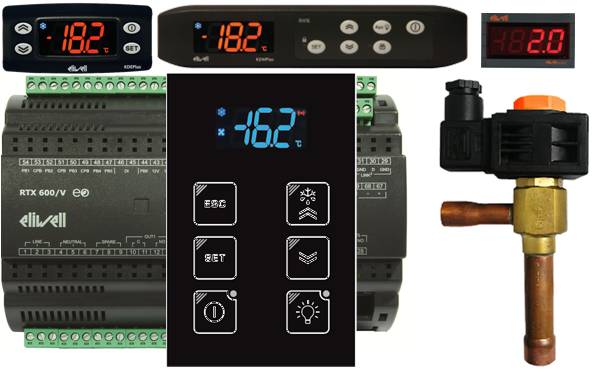

Холодильные сплит-контроллеры
в корпусе формата 10 DIN серии RTX
/V с встроенным драйвером управления импульсными электронными ТРВ
с клавиатурами
и эхо-дисплеем
к ним |
 |
|
Большие холодильные
сплит контроллеры в закрытом корпусе формата 10 DIN
внешними интерфейсами:
клавиатурами
KDEPlus,
KDWPlus
и
KDTPlus
и эхо-дисплеем
ECPlus.
Приборы имеют встроенные драйверы импульсных электронных ТРВ различных
производителей включая серию
PXV
(производимую Castel под брендом Eliwell). Применимы там, где нужно разнести индикацию и силовой модуль для
упрощения прокладки силовых кабелей. Имеют мощные силовые реле и ряд
передовых алгоритмов управления
и опций (включая сдвоенный основной регулятор и дополнительный
регулятор), часы RTC
и
сеть LINK2.
Модификации
DOMINO и
DOMINO ZERO
имеют усовершенствованные
Алгоритмы для
поддержания минимального уровня перегрева, но с базовой версией по сети LINK2
совместимы при выборе старого протокола связи!.
Модель RTX600
/V имеет функциональный
аналог в формате открытой платы на подставке формата
10DIN - RTD600/V
(см. серия RTD /V).
|
|
Модель |
Документация |
Краткое описание |
|
|
мастер подбора кода заказа |
Все модели серий
RTX/V и
RTD/V и импульсные электронные ТРВ серии
PXV |
|
Сертификат |
EAC |
№
ЕАЭС RU
C-IT.HB35.B.01612/20 = серия RU № 0280085
(Контроллеры холодильных установок серий
EWPlus (EO), IDPlus, EWDR, EWCM (41x0/4xx PRO/8x00/9x00), RTD, RTN, RTX,
EWBC, IC (961/981/974), ID (983/985), IWC, IWP) |
|
Декларация |
EAC |
Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние
клавиатуры и модули расширения ресурсов) |
|
|
брошюра |
Все модели серий RTX 600
(включая RTX600/V) и
RTN 600 |
|
|
презентация |
RTX600/V с управлением электронным ТРВ |
|
|
Решение для Супермаркетов |
Презентация Комплексных решений для супермаркетов |
|
|
Компоненты Супермаркетов |
Презентация набора компонентов для супермаркетов |
|
|
презентация
брошюра |
Решения Eliwell для супермаркетов |
|
RTX 600/V |
|
Контроллеры серии RTX
с 5-ю
реле и встроенным драйвером управления
импульсными электронными ТРВ |
|
RTX600/V DOMINO ZERO |
 +инструкция
руководство
руководство |
5 реле,
SSR для импульсного электронного ТРВ,
5 датчиков, TTL, RS485, Televis/Modbus,
cеть LINK, корпусное исполнение,
встроенный драйвер импульсного электронного ТРВ
Модификация DOMINO
ZERO с близким к нулю перегревом
Модификация DOMINO
ZERO с исходной версией (см. ниже) по сети LINK2
совместима при выборе стандартного типа связи (L13=1) |
|
RTX600/V DOMINO |
инструкция
руководство |
5 реле,
SSR для импульсного электронного ТРВ,
5 датчиков, TTL, RS485, Televis/Modbus,
cеть LINK, корпусное исполнение,
встроенный драйвер импульсного электронного ТРВ
Модификация DOMINO
с исходной версией (см. ниже) по сети LINK2
совместима при выборе стандартного типа связи (L13=1) |
|
RTX600/V |
инструкция
руководство |
5 реле,
SSR для импульсного электронного ТРВ,
5 датчиков, TTL, RS485, Televis/Modbus,
cеть LINK, корпусное исполнение,
встроенный драйвер импульсного электронного ТРВ
Эта модель с новыми модификациями
DOMINO или DOMINO ZERO
(см. выше) по сети LINK2
совместима только если в новых приборах выбрать стандартный тип
связи (L13=1). |
|
Щитовые Клавиатуры |
|
Клавиатуры щитового исполнения с дополнительными
ресурсами (настраиваются параметрами приборов
поколений начиная DOMINO ZERO) |
|
KDX 500 |
инструкция
инструкция |
Внешняя клавиатура
Щитового исполнения (ШхВхГ = 213х318х102 мм) с двумя
реле, двумя цифровыми входами и одним аналоговым входом 4...20 мА
(ресурсы настраиваются параметрами контроллера) |
|
KDX 500 4D |
инструкция
инструкция |
Внешняя клавиатура
Щитового исполнения (ШхВхГ = 221х318х107
мм) с окошком под модуль 4DIN, с двумя реле,
двумя цифровыми входами и одним аналоговым входом 4...20 мА (ресурсы
настраиваются параметрами контроллера) |
|
KDX 5000 |
инструкция
инструкция |
Внешняя клавиатура
Щитового исполнения (ШхВхГ = 420х360х147
мм) с окошком под DIN модули,
с двумя реле, двумя цифровыми входами и одним аналоговым
входом 4...20 мА (ресурсы настраиваются параметрами контроллера) |
|
Клавиатуры |
|
Внешние универсальные клавиатуры |
|
KDEPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus
(стандартная) с четырьмя кнопками; лицевая панель: 32x74
мм, глубина 30 мм, установочное отверстие 29x71
мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к
контроллеру, JST разъем подключения эхо-дисплея. |
|
KDWPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus (широкая)
с шестью кнопками; лицевая панель: 37x180
мм, глубина 23 мм, установочное отверстие 31x150
мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к
контроллеру, JST разъем подключения эхо-дисплея. |
|
KDTPlus
Vertical |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 135x87 мм, толщина накладки 1,5
мм, установочное отверстие 120x67 мм, удаленность
от контроллера до 100 м; JST разъем подключения к
контроллеру, нет подключения эхо-дисплея. |
|
KDTPlus
Horizontal |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 40x180 мм, толщина накладки 1,5
мм, установочное отверстие 31x150
мм, удаленность от контроллера до 100 м; JST
разъем подключения к контроллеру, нет подключения
эхо-дисплея. |
|
Эхо-дисплеи |
|
|
|
ECPlus |
инструкция |
Внешний эхо дисплей
панельного типа ECplus
без кнопок; лицевая панель 29x48
мм, глубина 15 мм, установочное отверстие 26,4x45,9
мм, удаленность от контроллера до 100 м (если
Эхо-дисплее подключается к клавиатуре, то удаленность от клавиатуры не
должна превышать 100 - удаленность клавиатуры от контроллера, т.е. 100м
- это суммарная удаленность); кабель 5м с JST
разъемом. |
|
PXV |
|
импульсные электронные ТРВ производимые Castel
под брендом Eliwell |
|
PXV |
мастер заказа |
Коды
заказа импульсных электронных ТРВ и катушек с
разъемами к ним |
|
PXV |
мастер заказа (арх)
|
Коды
заказа импульсных электронных ТРВ и катушек с
разъемами к ним (АРХИВ до
мая 2019) |
|
EEV Selector Tool |
ссылка |
Программа
подбора Электронных ТРВ на сайте фирмы Eliwell |
|
PXV
N PXV B
PXV E |
инструкция
+
инструкция
руководство |
импульсные электронные
ТРВ производства Castel под брендом
Eliwell с катушками, кабелями подключения и
дюзами для них |
