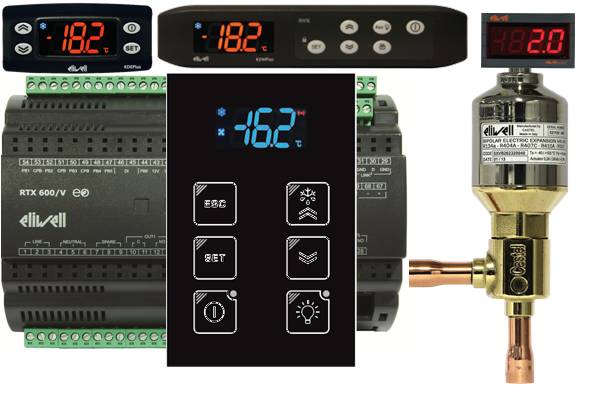

Холодильные сплит-контроллеры в корпусе формата 10 DIN серии RTX /VS с встроенным драйвером управления биполярными шаговыми электронными ТРВ с клавиатурами  и эхо-дисплеем к ним

Большие холодильные сплит контроллеры в закрытом корпусе формата 10 DIN  внешними интерфейсами: клавиатурами KDEPlus, KDWPlus и KDTPlus и эхо-дисплеем ECPlus. Приборы имеют встроенные драйверы шаговых электронных ТРВ различных производителей включая серию SXVB (производимую Castel под брендом Eliwell). Применимы там, где нужно разнести индикацию и силовой модуль для упрощения прокладки силовых кабелей. Имеют мощные силовые реле и ряд передовых алгоритмов управления и опций (включая сдвоенный основной регулятор и дополнительный регулятор), часы RTC и сеть LINK2. Поколение DOMINO ZERO имеет доработанные алгоритмы поддержания минимального перегрева и могут управлять монополярными шаговыми электронными ТРВ.

Часть моделей RTX600 /VS имеет окошко на верхней крышке  для установки резервного источника питания Power Pack.

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий RTX/VS и Шаговые биполярные электронные ТРВ серии SXVB

Сертификат EAC № ЕАЭС RU C-IT.HB35.B.01612/20 = серия RU № 0280085 (Контроллеры холодильных установок серий EWPlus (EO), IDPlus, EWDR, EWCM (41x0/4xx PRO/8x00/9x00), RTD, RTN, RTX, EWBC, IC (961/981/974), ID (983/985), IWC, IWP)
Декларация EAC Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние клавиатуры и модули расширения ресурсов)
  брошюра RTX600/V и RTX600/VS с управлением импульсными и шаговыми электронным ТРВ



Решение для Супермаркетов Презентация Комплексных решений для супермаркетов



Компоненты Супермаркетов Презентация набора компонентов для супермаркетов
RTX 600/VS   Контроллеры серии RTX с 5-ю реле и встроенным драйвером управления шаговыми электронными ТРВ

RTX600/VS DOMINO ZERO

+инструкция

руководство

руководство

 5 реле, выход для шагового электронного ТРВ, 5 датчиков, TTL, RS485, Modbus, cеть LINK, корпусное исполнение, встроенный драйвер импульсного электронного ТРВ

Модификация DOMINO ZERO с близким к нулю перегревом и управлением монополярными клапанами

RTX600/VS DOMINO

инструкция

руководство

 5 реле, выход для шагового электронного ТРВ, 5 датчиков, TTL, RS485, Modbus, cеть LINK, корпусное исполнение, встроенный драйвер импульсного электронного ТРВ

PowerPack   Резервный источник питания для закрытия клапана при пропадании питания
PowerPack инструкция Резервный источник питания для обеспечения закрытия клапана при пропадании питания (сверяйте достаточности энергии для закрытия используемой модели шагового электронного ТРВ)

Щитовые Клавиатуры

  Клавиатуры щитового исполнения с дополнительными ресурсами (настраиваются параметрами приборов поколений начиная DOMINO ZERO)

KDX 500

инструкция

инструкция

Внешняя клавиатура Щитового исполнения (ШхВхГ = 213х318х102 мм) с двумя реле, двумя цифровыми входами и одним аналоговым входом 4...20 мА (ресурсы настраиваются параметрами контроллера)

KDX 500 4D

инструкция

инструкция

Внешняя клавиатура Щитового исполнения (ШхВхГ = 221х318х107 мм) с окошком под модуль 4DIN, с двумя реле, двумя цифровыми входами и одним аналоговым входом 4...20 мА (ресурсы настраиваются параметрами контроллера)

KDX 5000

инструкция

инструкция

Внешняя клавиатура Щитового исполнения (ШхВхГ = 420х360х147 мм) с окошком под DIN модули, с двумя реле, двумя цифровыми входами и одним аналоговым входом 4...20 мА (ресурсы настраиваются параметрами контроллера)

Клавиатуры

  Внешние универсальные клавиатуры

KDEPlus

инструкция

Внешняя клавиатура панельного типа KDEPlus (стандартная) с четырьмя кнопками; лицевая панель: 32x74 мм, глубина 30 мм, установочное отверстие 29x71 мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к контроллеру, JST разъем подключения эхо-дисплея.

KDWPlus

инструкция

Внешняя клавиатура панельного типа KDEPlus (широкая) с шестью кнопками; лицевая панель: 37x180 мм, глубина 23 мм, установочное отверстие 31x150 мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к контроллеру, JST разъем подключения эхо-дисплея.

KDTPlus

Vertical

инструкция

техн.данные

Внешняя клавиатура открытого типа KDTPlus с шестью сенсорными кнопками; лицевая панель: 135x87 мм, толщина накладки 1,5 мм, установочное отверстие 120x67 мм, удаленность от контроллера до 100 м; JST разъем подключения к контроллеру, нет подключения эхо-дисплея.

KDTPlus

Horizontal

инструкция

техн.данные

Внешняя клавиатура открытого типа KDTPlus с шестью сенсорными кнопками; лицевая панель: 40x180 мм, толщина накладки 1,5 мм, установочное отверстие 31x150 мм, удаленность от контроллера до 100 м; JST разъем подключения к контроллеру, нет подключения эхо-дисплея.

Эхо-дисплеи



ECPlus

инструкция

Внешний эхо дисплей панельного типа ECplus без кнопок; лицевая панель 29x48 мм, глубина 15 мм, установочное отверстие 26,4x45,9 мм, удаленность от контроллера до 100 м (если Эхо-дисплее подключается к клавиатуре, то удаленность от клавиатуры не должна превышать 100 - удаленность клавиатуры от контроллера, т.е. 100м - это суммарная удаленность); кабель 5м с JST разъемом.

CEV



Униполярные шаговые электронные ТРВ производства Parker/Castel

CEV

каталог

Биполярные шаговые электронные ТРВ серии SER производства Parker/Castel

SER_SERI

брошюра

брошюра SERI-F

Биполярные шаговые электронные ТРВ производства Parker/Sporlan

SER -A, -AA

каталог AA-A

Биполярные шаговые электронные ТРВ серии SER производства Parker/Sporlan

SER -B, -C, -D

каталог

брошюра SER-C

Биполярные шаговые электронные ТРВ серии SER производства Parker/Sporlan

SERI -F, -G, -J, -K, -L

каталог

Биполярные шаговые электронные ТРВ серии SERI производства Parker/Sporlan

SEHI -175, -400

каталог

Биполярные шаговые электронные ТРВ серии SEHI производства Parker/Sporlan

SXVB   биполярные шаговые электронные ТРВ производившиеся Castel под брендом Eliwell (архив)

SXVB

брошюра

данные

инструкция

биполярные шаговые электронные ТРВ производства Castel под брендом Eliwell с катушками и кабелями подключения для них
