Холодильные сплит-контроллеры
серии RTN формата открытой
платы с клавиатурами
и эхо-дисплеем
к ним |
 |
|

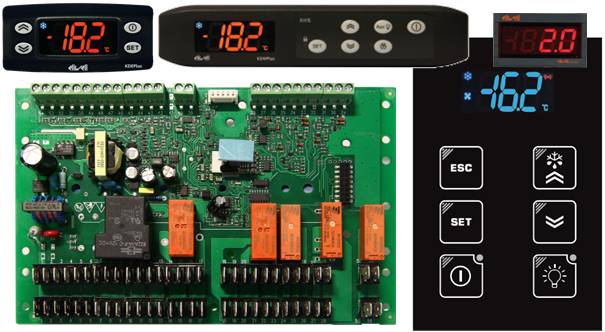

Большие холодильные
сплит контроллеры серии
RTN формата открытой платы с внешними интерфейсами:
клавиатурами
KDEPlus,
KDWPlus и
KDЕPlus и эхо-дисплеем
ECPlus.
Применимы там, где нужно разнести индикацию и силовой модуль для
упрощения прокладки силовых кабелей. Имеют мощные силовые реле и ряд
передовых алгоритмов управления и опций (включая сдвоенный основной
регулятор и дополнительный регулятор), часы реального времени RTC
и
сеть LINK2 для синхронизации разморозки и ряда команд, а так
же совместного использования общего датчика.
Модель RTN600 имеет
функциональный аналог в формате 10DIN - RTX600 (см.
серия RTX).
Модель RTN400 SM (Speed Modulation)
разработана для пропорционального управления скоростью
герметичного компрессора фирмы Embraco (серии
VNEK и VNEU) через выход
Открытый коллектор (OC), что позволяет повысить
эффективность использования компрессора и точность поддержания
температуры в объеме.
|
|
Модель |
Документация |
Краткое описание |
|
|
мастер подбора кода заказа |
Все модели серий
RTX
и
RTN |
|
Сертификат |
EAC |
№
ЕАЭС RU
C-IT.HB35.B.01612/20 = серия RU № 0280085
(Контроллеры холодильных установок серий
EWPlus (EO), IDPlus, EWDR, EWCM (41x0/4xx PRO/8x00/9x00), RTD, RTN, RTX,
EWBC, IC (961/981/974), ID (983/985), IWC, IWP) |
|
Декларация |
EAC |
Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние
клавиатуры и модули расширения ресурсов) |
|
|
брошюра |
Все модели серий RTX 600
(включая RTX600/V) и
RTN 600 |
|
|
брошюра |
Все модели серий RTN
400 |
| |
брошюра |
Серии
nEW, EWPlus, EWPlus EO, IWP+IWK, RTN+KDxPlus для встроенки |
|
|
презентация
брошюра |
Решения Eliwell для супермаркетов |
|
RTN 600 |
|
Контроллеры серии RTN с 6-ю
реле |
|
RTN600 |
инструкция
руководство |
6 реле,
5 датчиков, TTL, Televis/Modbus,
cеть LINK2 |
|
RTN 400 |
|
Контроллеры серии RTN с 4-я
реле |
|
RTN400 |
инструкция
инструкция (с реле света )
руководство |
4 реле,
5 (или 3) датчиков, TTL,
только Modbus,
cеть LINK2 |
|
RTN 400 SM |
|
Контроллеры серии RTN с 4-я
реле и пропорциональным управлением компрессорами
Emraco (VNEK/VNEU) |
|
RTN400
SM |
инструкция |
4 реле,
4 датчика, TTL,
только Modbus,
пропорциональное управление Компрессорами Embraco |
|
Клавиатуры |
|
|
|
KDEPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus
(стандартная) с четырьмя кнопками; лицевая панель: 32x74
мм, глубина 30 мм, установочное отверстие 29x71
мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к
контроллеру, JST разъем подключения эхо-дисплея. |
|
KDWPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus (широкая)
с шестью кнопками; лицевая панель: 37x180
мм, глубина 23 мм, установочное отверстие 31x150
мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к
контроллеру, JST разъем подключения эхо-дисплея. |
|
KDT Split |
инструкция
|
Внешняя клавиатура
настенного
типа KDT
Split с
шестью сенсорными кнопками;
лицевая панель: 135x87 мм, толщина накладки 1,5
мм, установочное отверстие 120x67 мм, удаленность
от контроллера до 100 м; JST разъем подключения к
контроллеру, нет подключения эхо-дисплея. |
|
KDTPlus
Vertical |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 135x87 мм, толщина накладки 1,5
мм, установочное отверстие 120x67 мм, удаленность
от контроллера до 100 м; JST разъем подключения к
контроллеру, нет подключения эхо-дисплея. |
|
KDTPlus
Horizontal |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 40x180 мм, толщина накладки 1,5
мм, установочное отверстие 31x150
мм, удаленность от контроллера до 100 м; JST
разъем подключения к контроллеру, нет подключения
эхо-дисплея. |
|
Эхо-дисплеи |
|
|
|
ECPlus |
инструкция |
Внешний эхо дисплей
панельного типа ECplus
без кнопок; лицевая панель 29x48
мм, глубина 15 мм, установочное отверстие 26,4x45,9
мм, удаленность от контроллера до 100 м (если
Эхо-дисплее подключается к клавиатуре, то удаленность от клавиатуры не
должна превышать 100 - удаленность клавиатуры от контроллера, т.е. 100м
- это суммарная удаленность); кабель 5м с JST
разъемом. |
