Свободно программируемые контроллеры серии Free Advance (графический интерфейс, расширяемые средства связи)

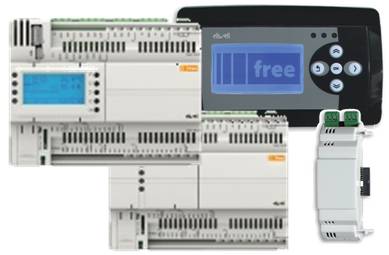

Серия Free Advance представляет собой серию нового поколения более функциональных среднего размера приборов из платформы Free Way. Приборы AVD выполнены в формате 8DIN и имеют собственный графический дисплей, а AVC так же имеет формат 8DIN, но собственного дисплея не имеют. AVD и AVC имеют источник питания 48В= или 24В~/=, который определяется автоматически. В качестве внешних клавиатур может использоваться панельная EVK, которая со специальным креплением устанавливается и на стену. Для добавления ресурсов контроллеров к ним можно подключать внешние расширительные модули серии EVE форматов 8DIN и 4DIN. Контроллеры подключаются к ПК со средой программирования Free Studio через порт  USB-B mini или порт RS-485 (используются внешние конвертеры RS232/RS485 или USB/RS485) или порт CAN (используется внешний конвертер USB/CAN) или порт Ethernet (встроенный).

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий Free Advance, Free Evolution и Free Panel и модули связи EVS

Сертификат EAC № ЕАЭС RU C-IT.HB35.B.01611/20 = серия RU № 0280084 (Свободно программируемые контроллеры серий FREE SMP, FREE SMD, FREE SMC, FREE EVD, FREE EVC, FREE EVP, FREE AVD, FREE AVC)
Декларация EAC Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние клавиатуры и модули расширения ресурсов)


тех. данные 2018

тех. данные 2013

Все модели платформы Free Way

AVD (4 DIN)

+ инструкция

контроллер 4 DIN, питание 24В~ или 20...36В= (изолированное), графический дисплей

AVD3000/C/L/U

руководство

руководство

2 датчика (T/I/V), 2 цифровых входа, 3 реле, 2xRS485 (/C - часы; /L - Ethernet; /U - USB порт), формат 4 DIN

AVD6200/C

руководство

руководство

8 датчиков (T/I/V), 2 цифровых входа, 6 реле, 2 выхода I/V, 2xRS485 (/C - часы), формат 4 DIN

AVD6200/C/L/U

руководство

руководство

8 датчиков (T/I/V), 2 цифровых входа, 6 реле, 2 выхода I/V, 2xRS485 ((/C - часы; /L - Ethernet; /U - USB порт), формат 4 DIN

AVD6200/C/L/U/SSR

руководство

руководство

8 датчиков (T/I/V), 2 цифровых входа, 6 реле (из низ 2 твердотельных - SSR), 2 выхода I/V, 2xRS485(/C - часы; /L - Ethernet; /U - USB порт), формат 4 DIN

AVD (8 DIN)

AVD (8 DIN) /I

+ инструкция

+ инстр. /I

контроллер 8 DIN, питание 24В~ или 20...36В= ,(без изоляции), графический дисплей

контроллер 8 DIN, питание 24В~ или 20...36В= ,(изолированное), графический дисплей

AVD8400/C/L/U(/I)

руководство

руководство

8 датчиков (T/I/V), 8 цифровых входов, 8 реле, 4 выхода I/V, 2xRS485 (/C - часы; /L - Ethernet; /U - USB порт), формат 8 DIN

изолированные источник питания и порты RS-485 Только в модели с индексом /I

AVD8400/C/L/U/(/I)SSR

руководство

руководство

8 датчиков (T/I/V), 8 цифровых входов, 8 реле (из низ 2 твердотельных - SSR), 4 выхода I/V, 2xRS485(/C - часы; /L - Ethernet; /U - USB порт), формат 8 DIN

изолированные источник питания и порты RS-485 Только в модели с индексом /I

AVD12600/C/L/U(/I)

руководство

руководство

12 датчиков (T/I/V), 12 цифровых входов, 12 реле, 6 выходов I/V, 2xRS485 (/C - часы; /L - Ethernet; /U - USB порт)

изолированные источник питания и порты RS-485 Только в модели с индексом /I

AVD12600/C/L/U/SSR

руководство

руководство

12 датчиков (T/I/V), 12 цифровых входов, 12 реле (из низ 2 твердотельных - SSR), 6 выходов I/V, 2xRS485 (/C - часы; /L - Ethernet; /U - USB порт), формат 8 DIN

AVC (4 DIN) + инструкция

контроллер 4 DIN, питание 24В~ или 20...36В=, без собственного дисплея

AVC3000/C/L/U

руководство

руководство

2 датчика (T/I/V), 2 цифровых входа, 3 реле, RS485 (/C - часы; /L - Ethernet; /U - USB порт), формат 4 DIN

AVC6200/C

руководство

руководство

8 датчиков (T/I/V), 2 цифровых входа, 6 реле, 2 выхода I/V, RS485 (/C - часы), формат 4 DIN

AVC6200/C/L/U

руководство

руководство

8 датчиков (T/I/V), 2 цифровых входа, 6 реле, 2 выхода I/V, RS485 ((/C - часы; /L - Ethernet; /U - USB порт), формат 4 DIN

AVС (8 DIN)

AVС (8 DIN) /I

+ инструкция

+ инстр. /I

контроллер 8 DIN, питание 24В~ или 20...36В= ,(без изоляции), без дисплея

контроллер 8 DIN, питание 24В~ или 20...36В= ,(изолированное), без дисплея

AVC8400/C/L/U(/I)

руководство

руководство

8 датчиков (T/I/V),  8 цифровых входов, 8 реле, 4 выхода I/V, RS485 (/C - часы; /L - Ethernet; /U - USB порт), формат 8 DIN

изолированные источник питания и порты RS-485 Только в модели с индексом /I

AVC12600/C/L/U(/I)

руководство

руководство

2 датчиков (T/I/V), 12 цифровых входов, 12 реле, 6 выходов I/V, 2xRS485 (/C - часы; /L - Ethernet; /U - USB порт)

изолированные источник питания и порты RS-485 Только в модели с индексом /I

EVE

расширитель, питание 24В~/=,  без собственного дисплея

EVE4200

смотрите

руков.EVD-EVC

тех. данные

4 датчика (2 I/V), 4 реле, 2 выхода V, формат 6 DIN

EVE7500

смотрите

руков.EVD-EVC

тех. данные

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, формат 8 DIN

EVE6000

+ инструкция

смотрите

руков.AVD-AVC

4 датчика (4 I/V), 6 реле, без аналоговых выходов, питание 24В~/=, формат 4 DIN

EVE10200

+ инструкция

смотрите

руков.AVD-AVC

10 датчиков (4 I/V), 10 реле, 2 выхода I/V, питание 24В~/=, формат 4 DIN

EVEVD презентация

расширители для AVD/AVC для управления шаговыми электронными ТРВ

EVEVD Exp. 1 EEV Unipolar

инструкция

руководство

параметры

Одиночный драйвер Униполярного шагового электронного ТРВ, питание 24В~/=, формат 2 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD Exp. 1 EEV Bipolar

инструкция

руководство

параметры

Одиночный драйвер Биполярного шагового электронного ТРВ, питание 24В~/=, формат 2 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD Exp. 2 EEV Bipolar

инструкция

руководство

параметры

Два драйвера Биполярного шагового электронного ТРВ, питание 24В~/=, формат 4 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD battery backup

инструкция

руководство

Батарея резервного питания шагового электронного ТРВ (одна на каждый драйвер)

AVK и EVK

тех. данные 2016

тех. данные 2013

внешние панельные клавиатуры с монохромным графическим дисплеем

AVK1000

+инструкция

аналог EVK1000 (см. ниже), но питание 24В и только

внешняя панельная клавиатура с монохромным графическим дисплеем и фоновой подсветкой; размеры 160x96x10 мм, прокладка под лицевой панелью (IP65), изолированный порт CANopen. Питание 24В=/~. Для установки клавиатуры на стену используется специальный монтажный комплект EVK WALL REAR COVER

EVK1000

+ инструкция

смотрите

руков.AVD-AVC

руков.EVD-EVC



внешняя панельная клавиатура с монохромным графическим дисплеем и фоновой подсветкой; размеры 160x96x10 мм, изолированный порт CANopen. Питание 24В=/~ или 48В~. Для установки клавиатуры на стену используется специальный монтажный комплект EVK WALL REAR COVER

EVK1000/AVK100

загрузка_HMI

Инструкция по загрузке Интерфейса приложения в клавиатуру и обновлению ее BIOS (с точки зрения программирования и использования клавиатуры AVK и EVK аналогичны).

AVP

внешняя сенсорная клавиатура с цветным графическим дисплеем

АVP1100

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенный датчик температуры.

АVP1200

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенные датчики температуры и влажности.

АVP1300

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенные датчики температуры, влажности и движения (присутствия).

EVS смотрите тех.данные и руководства на приборы

внешние модули формата 2DIN для подключения дополнительных портов связи для серии Advance

EVS CAN инструкция

смотрите

руков.AVD-AVC

внешний модуль для контроллеров серий серий Evolution и Advance для добавления порта связи CAN протокола CANOpen.

EVS LONWORKS

инструкция

руководство

смотрите

руков.AVD-AVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи LONWORKS одноименного протокола.

EVS RS485 BACnen MS/TP инструкция

смотрите

руков.AVD-AVC

внешний модуль для контроллеров сериий Evolution и Advance для добавления портов связи Ethernet и RS-485 для протоколов BACnet MS/TP или Modbus SL

EVS RS485 инструкция

смотрите

руков.AVD-AVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи RS-485 протокола Modbus SL.

EVS RS232/R инструкция

смотрите

руков.AVD-AVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи RS-232 для протокола Modbus ASCII c реле перезапуска внешнего модема.

Transformer   Трансформатор питания под сеть 230В~

230/24V 25VA

TF111202

Инструкция

CE декларац.

трансформатор питания с 230В~ в 24В~ с мощностью до 25ВА; UL3148206P

230/35V 35VA

TF111205

Инструкция

CE декларац.

трансформатор питания с 230В~ в 24В~ с мощностью до 35ВА; на DIN рейку

USB

USB карточка памяти (стандартная)

USB pen работа с USB pen

Стандартная USB карточка памяти для обмена данными с контроллером

WEB

Создание WEB сервера

WEB server WEB сервер

Создание WEB сервера и конструкция HTML страницы

Гипер безопасность

Обеспечение гипер безопасности

Гипер безопасность

презентация

презентация

Обеспечение гипер безопасности при подключениях через незащищенные порты связи (теперь исходно все порты заблокированы и для их разблокирования нужно изменить исходный пароль web доступа и изменить BIOS параметры настройки портов
