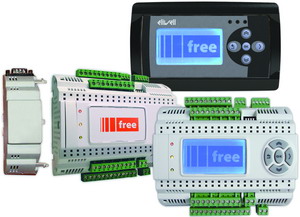

Свободно программируемые контроллеры серии Free Evolution (графический интерфейс, расширяемые средства связи)

Серия Free Evolution представляет собой серию более функциональных среднего размера приборов из платформы Free Way. Приборы EVD выполнены в формате 8DIN и имеют собственный графический дисплей, а EVC так же имеет формат 8DIN, но собственного дисплея не имеют. EVD и EVC имеют источник питания 48В= или 24В~/=, который определяется автоматически. В качестве внешних клавиатур может использоваться панельная EVK, которая со специальным креплением устанавливается и на стену. Для добавления ресурсов контроллеров к ним можно подключать внешние расширительные модули серии EVE формата 8DIN. Контроллеры подключаются к ПК со средой программирования Free Studio через порт  USB-B mini или порт RS-485 (используются внешние конвертеры RS232/RS485 или USB/RS485) или порт CAN (используется внешний конвертер USB/CAN) или порт Ethernet (при наличии модуля EVS ETH).

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий Free Advance, Free Evolution и Free Panel и модули связи EVS

Сертификат EAC № ЕАЭС RU C-IT.HB35.B.01611/20 = серия RU № 0280084 (Свободно программируемые контроллеры серий FREE SMP, FREE SMD, FREE SMC, FREE EVD, FREE EVC, FREE EVP, FREE AVD, FREE AVC)
Декларация EAC Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние клавиатуры и модули расширения ресурсов)


данные 2018

данные 2013

Все модели платформы Free Way

EVD руководство по установке контроллер 8DIN, питание 24В~/= или 48В=, собственный графический дисплей
EVD7500 (/C /U)

инструкция

руководство

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, RS485, Modbus (/C - часы; /U - USB порт)
EVD75SS (/C /U) инструкция

руководство

6 датчиков (4 I/V), 5 реле, 2 SSR, 5 выходов I/V, RS485, Modbus (/C - часы; /U - USB порт)
EVD75MP (/C /U) инструкция

руководство

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, MPbus (/C - часы; /U - USB порт)
EVC руководство по установке контроллер 8DIN, питание 24В~/= или 48В=,  без собственного дисплея
EVC7500 (/C /U) инструкция

руководство

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, RS485, Modbus (/C - часы; /U - USB порт)
EVC75SS (/C /U) инструкция

руководство

6 датчиков (4 I/V), 5 реле, 2 SSR, 5 выходов I/V, RS485, Modbus (/C - часы; /U - USB порт)
EVC75MP (/C /U) инструкция

руководство

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, MPbus (/C - часы; /U - USB порт)
EVE   расширители ресурсов
EVE4200

смотрите

руков.EVD-EVC

тех. данные

4 датчика (2 I/V), 4 реле, 2 выхода V, питание 24В~/=, формат 4 DIN
EVE7500

смотрите

руков.EVD-EVC

тех. данные

6 датчиков (4 I/V), 7 реле, 5 выходов I/V, питание 24В~/=, 48В=, формат 8 DIN
EVE6000

инструкция

руководство

4 датчика (4 I/V), 6 реле, без аналоговых выходов, питание 24В~/=, формат 4 DIN
EVE10200

инструкция

руководство

10 датчиков (4 I/V), 10 реле, 2 выхода I/V, питание 24В~/=, формат 4 DIN
EVEVD презентация

расширители для AVD/AVC для управления шаговыми электронными ТРВ

EVEVD Exp. 1 EEV Unipolar

инструкция

руководство

параметры

Одиночный драйвер Униполярного шагового электронного ТРВ, питание 24В~/=, формат 2 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD Exp. 1 EEV Bipolar

инструкция

руководство

параметры

Одиночный драйвер Биполярного шагового электронного ТРВ, питание 24В~/=, формат 2 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD Exp. 2 EEV Bipolar

инструкция

руководство

параметры

Два драйвера Биполярного шагового электронного ТРВ, питание 24В~/=, формат 4 DIN

Приводится список параметров для предустановленных моделей шаговых электронных ТРВ.

EVEVD battery backup

инструкция

руководство

Батарея резервного питания шагового электронного ТРВ (одна на каждый драйвер)

AVK и EVK

технические данные 2016

технические данные 2013

внешние панельные клавиатуры с монохромным графическим дисплеем

AVK1000

+инструкция

аналог EVK1000 (см. ниже), но питание 24В и только

внешняя панельная клавиатура с монохромным графическим дисплеем и фоновой подсветкой; размеры 160x96x10 мм, прокладка под лицевой панелью (IP65), изолированный порт CANopen. Питание 24В=/~. Для установки клавиатуры на стену используется специальный монтажный комплект EVK WALL REAR COVER

EVK1000

+ инструкция

смотрите

руков.AVD-AVC

руков.EVD-EVC



внешняя панельная клавиатура с монохромным графическим дисплеем и фоновой подсветкой; размеры 160x96x10 мм, изолированный порт CANopen. Питание 24В=/~ или 48В~. Для установки клавиатуры на стену используется специальный монтажный комплект EVK WALL REAR COVER

EVK1000/AVK100

загрузка_HMI

Инструкция по загрузке Интерфейса приложения в клавиатуру и обновлению ее BIOS (с точки зрения программирования и использования клавиатуры AVK и EVK аналогичны).

AVP   внешняя сенсорная клавиатура с цветным графическим дисплеем
АVP1100

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенный датчик температуры.
АVP1200

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенные датчики температуры и влажности.
АVP1300

инструкция

+ инструкция

смотрите

руков.AVD-AVC

внешняя настенная сенсорная клавиатура с цветным графическим дисплеем 3,5" 320x240; размеры 120x86x25 мм; порты USB-Micro тип B, RS485; питание 24В~/=; встроенные датчики температуры, влажности и движения (присутствия).
EVS   внешние модули формата 2DIN для подключения дополнительных портов связи для серии Evolution
EVS CAN

инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серий серий Evolution и Advance для добавления порта связи CAN протокола CANOpen.
EVS ETH инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серии Evolution для добавления порта связи Ethernet для протоколов Modbus TCP и BACnet IP.
EVS LONWORKS

инструкция

руководство

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи LONWORKS одноименного протокола.
EVS RS485 BACnet IP инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серии Evolution для добавления портов связи Ethernet и RS-485 для протоколов Modbus TCP и BACnet IP + (BACnet MS/TP или Modbus SL)
EVS RS485 BACnen MS/TP инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров сериий Evolution и Advance для добавления портов связи Ethernet и RS-485 для протоколов BACnet MS/TP или Modbus SL
EVS RS485 инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи RS-485 протокола Modbus SL.
EVS RS232/R инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серий Evolution и Advance для добавления порта связи RS-232 для протокола Modbus ASCII c реле перезапуска внешнего модема.
EVS PROFIBUS инструкция

смотрите

  руков.EVD-EVC

внешний модуль для контроллеров серии Evolution добавления порта связи PROFIBUS одноименного протокола.
Transformer   Трансформатор питания под сеть 230В~

230/24V 25VA

TF111202

Инструкция

CE декларац.

трансформатор питания с 230В~ в 24В~ с мощностью до 25ВА; UL3148206P

230/35V 35VA

TF111205

Инструкция

CE декларац.

трансформатор питания с 230В~ в 24В~ с мощностью до 35ВА; на DIN рейку

Конвертеры   внешние конвертеры для  подключения контроллеров к ПК
USB/CAN   Конвертер шины CANOpen в USB, используется для связи ПК с прибором
USB/RS485   Конвертер шины RS-485 в USB, используется для связи ПК с прибором
RS232/RS485   Конвертер шины RS-485 в RS-232, используется для связи ПК с прибором (требуется адаптер с 25 контактов на 9: DB25-DB9)
USB   USB карточка памяти (стандартная)
USB pen работа с USB pen Стандартная USB карточка памяти для обмена данными с контроллером
WEB   Создание WEB сервера
WEB server WEB сервер Создание WEB сервера и конструкция HTML страницы
