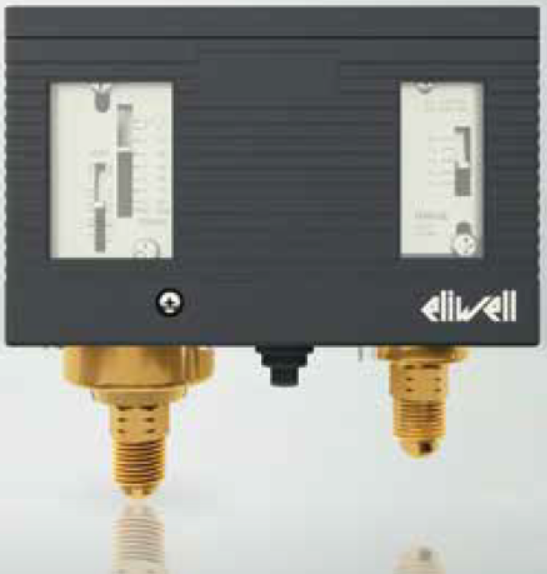

Электромеханические прессостаты серии D17P (сдвоенные)

Прессостаты D17P имеют модели с различными типами подключений (Капиллярная трубка с гайкой или резьбовое 7/16-20UNF). Степень защиты при наличии крышки для моделей с автоматическим сбросом IP44, для моделей с ручным сбросом IP30, а для моделей без крышки IP20.

Модель/Код

Документация

Краткое описание

D17P

мастер подбора кода

Сдвоенные Прессостаты серии D17P

Декларация

EAC

Ссылка ЕАЭС N RU Д-IT.РА01.В.62350, Выписка

 Срок действия 31.01.2024 - 30.01.2029, Копия

D17P

технические данные

Термостаты серии D16T и Прессостаты серий D16P и D17P

D17P (...S100)

+ инструкция

Прессостаты серии D17P категории IV по PED/PESR  (новые версии, поставляются в индивидуальной упаковке с крышкой и регулирующей ручкой)

D17PxxAA1yS200

D17P30AA1МS200



D17P45AA1MS200

P - Прессостат (регулятор давления);

xx - диапазон высокого давления (30 632 Бар; 45 842 Бар), по низкому давлению -0,5...7 Бар;

AA1 - автоматический сброс и настраиваемый дифференциал по ОБОИМ каналам;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S100 - стандартный, категория IV, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

D17PxxAM1yS200

D17P30AM1MS200



D17P45AM1MS200

P - Прессостат (регулятор давления);

xx - диапазон высокого давления (30 632 Бар; 45 842 Бар), по низкому давлению -0,5...7 Бар;

AM1 - автоматический сброс и настраиваемый дифференциал по НИЗКОМУ давлению и ручной сброс с фиксированным дифференциалом по ВЫСОКОМУ давлению;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S100 - стандартный, категория IV, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

D17P (...S200)

+ инструкция

инструкция

руководство

Прессостаты серий D16P и D17P категории I  (стандартные версии, поставляются в индивидуальной упаковке с крышкой и регулирующей ручкой)

D17PxxAA1yS200

D17P30AA1CS200

D17P30AA1МS200



D17P45AA1MS200

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

AA1 - автоматический сброс и настраиваемый дифференциал по ОБОИМ каналам;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S200 - стандартная, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

D17PxxAM1yS200

D17P30AM1CS200

D17P30AM1MS200



D17P45AM1MS200

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

AM1 - автоматический сброс и настраиваемый дифференциал по НИЗКОМУ давлению и ручной сброс с фиксированным дифференциалом по ВЫСОКОМУ давлению;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S200 - стандартная, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

D17PxxММ1yS200

D17P30MM1СS200

D17P30MM1MS200

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

MM1 - ручной сброс с фиксированным дифференциалом по ОБОИМ каналам;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S200 - стандартная, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Размеры и типы подключения прессостатов D17P (стандартная и промышленная версии одинаковы по размерам)


D17P (...S400)

+ инструкция

руководство

Прессостаты серий D15P и D17P  (версии для производителей, поставляются в промышленной упаковке без аксессуаров)

D17PxxAA1yS400

D17P30AA1CS400

D17P30AA1МS400



D17P45AA1MS400

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

AA1 - автоматический сброс и настраиваемый дифференциал по ОБОИМ каналам;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S400 - промышленный, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

D17PxxAM1yS400

D17P30AM1CS400

D17P30AM1MS400



D17P45AM1MS400

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

AM1 - автоматический сброс и настраиваемый дифференциал по НИЗКОМУ давлению и ручной сброс с фиксированным дифференциалом по ВЫСОКОМУ давлению;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S400 - промышленный, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

D17PxxММ1yS400

D17P30MM1СS400

D17P30MM1MS400

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

MM1 - ручной сброс с фиксированным дифференциалом по ОБОИМ каналам;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S400 - промышленный, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки
