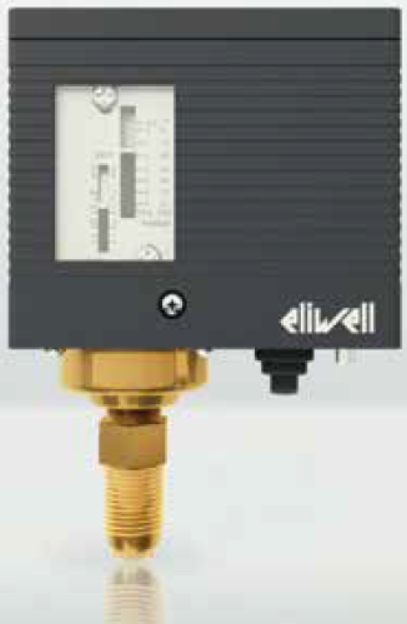

Электромеханические прессостаты серии D16P (D15P) (одиночные)

Прессостаты D16P имеют модели с различными типами подключений (Капиллярная трубка с гайкой или резьбовое 7/16-20UNF). Степень защиты при наличии крышки для моделей с автоматическим сбросом IP44, для моделей с ручным сбросом IP30, а для моделей без крышки IP20.

Для производителей имеется серия D15P уменьшенного размера, которая продается в промышленной упаковке без аксессуаров.

Модель/Код

Документация

Краткое описание

D16P-D15P

мастер подбора кода

Одиночные прессостаты серий D16P и D15P

Декларация

EAC

Ссылка ЕАЭС N RU Д-IT.РА01.В.62350, Выписка

 Срок действия 31.01.2024 - 30.01.2029, Копия

D16T-D16P-D17P

технические данные

Термостаты серии D16T и Прессостаты серий D16P и D17P

D16P (...S100)

+ инструкция

Прессостаты серии D16P Категории IV по PED/PESR (новые модели стандартных версий, поставляются в индивидуальной упаковке с крышкой и регулирующей ручкой)

D16PxxA01yS100



(автоматический сброс с настраиваемым дифференциалом)

D16P30A01MS100



D16P45A01MS100

P - Прессостат (регулятор давления);

xx - диапазон давления (30 =  6…32 Бар; 45 =  8…42 Бар);

A01 - автоматический сброс и настраиваемый дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S100 - стандартный, категория IV, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

D16PxxM01yS100



(ручной сброс с фиксированным дифференциалом)

D16P30A01MS100



D16P45A01MS100

P - Прессостат (регулятор давления);

xx - диапазон давления (30 =  6…32 Бар; 45 =  8…42 Бар);

M01 - ручной сброс и фиксированный дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S100 - стандартный, категория IV, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

D16P (...S200)

+ инструкция

инструкция

руководство

Прессостаты серии D16P Категории I по PED/PESR (стандартные версии, поставляются в индивидуальной упаковке с крышкой и регулирующей ручкой)

D16PxxA01yS200



(автоматический сброс с настраиваемым дифференциалом)

D16P07A01СS200

D16P07A01MS200



D16P20A01CS200

D16P20A01MS200



D16P30A01СS200

D16P30A01MS200



D16P45A01MS200

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

A01 - автоматический сброс и настраиваемый дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S200 - стандартный, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки

D16PxxM01yS200



(ручной сброс с фиксированным дифференциалом)

D16P07M01CS200

D16P07M01MS200



D16P30M01CS200

D16P30M01MS200



D16P45M01MS200

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

M01 - ручной сброс и фиксированный дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S200 - стандартный, категория I, поставляется в индивидуальной упаковке с крышкой и регулирующей ручкой;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки.

Модели диапазона 45 с 1 августа 2024г. выпускаются только в категории IV по PED/PESR (смотрите подраздел выше)

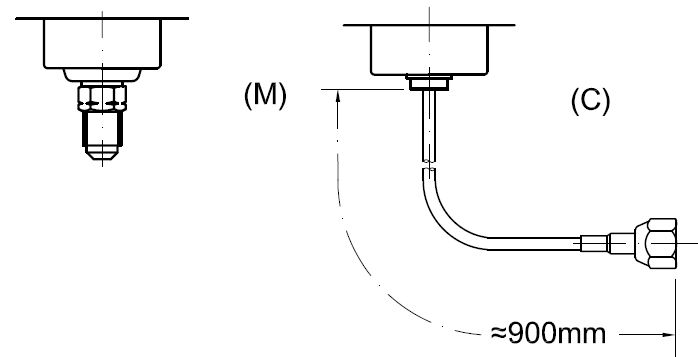

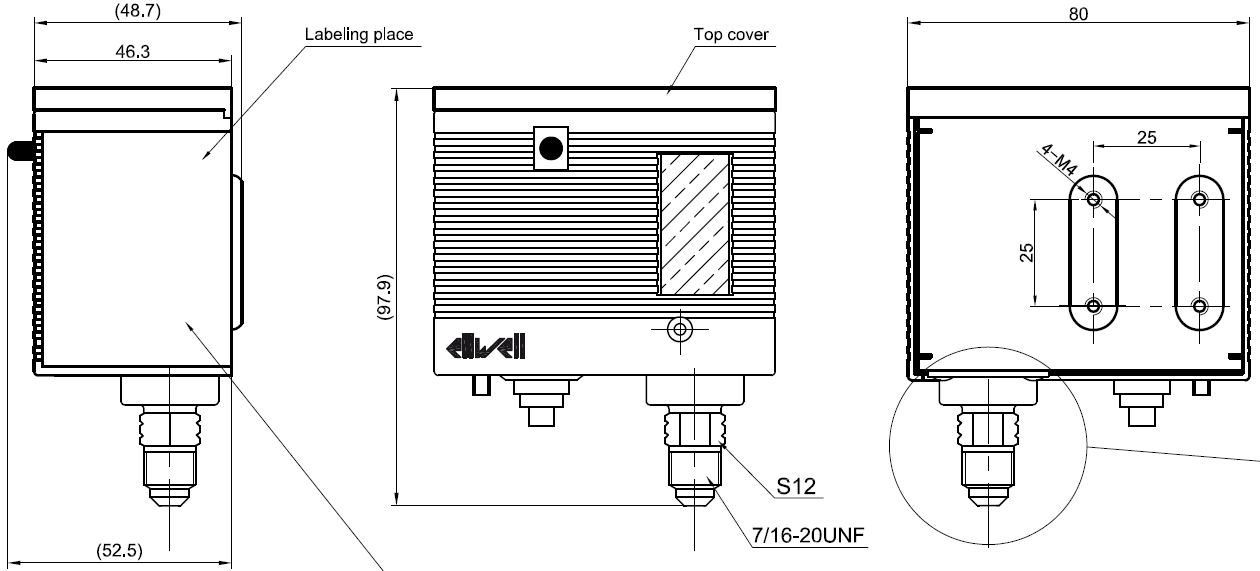

Размеры и типы подключения прессостатов D16P (...S200)


D15P (...S400)

+ инструкция

руководство

Прессостаты серии D15P Категории I по PED/PESR (версии для производителей оборудования, поставляются в промышленной упаковке и без аксессуаров)

D15PxxA01yS400



(автоматический сброс с настраиваемым дифференциалом)

D15P07A01СS400

D15P07A01MS400



D15P20A01CS400

D15P20A01MS400



D15P30A01СS400

D15P30A01MS400



D15P45A01MS400

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

A01 - автоматический сброс и настраиваемый дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S400 - промышленный, категория I, поставляется в промышленной упаковке без аксессуаров;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки.

Модели диапазона 45 с 1 августа 2024г. выпускаются только в серии D16 и в категории IV по PED/PESR (смотрите подраздел выше)

D15PxxM01yS400



(ручной сброс с фиксированным дифференциалом)

D15P07M01CS400

D15P07M01MS400



D15P30M01CS400

D15P30M01MS400



D15P45M01MS400

P - Прессостат (регулятор давления);

xx - диапазон давления (07 =  -0,37 Бар; 20720 Бар; 30731 Бар; 451045 Бар);

M01 - ручной сброс и фиксированный дифференциал;

y - типы подключений (С = Капиллярная трубка с гайкой; M = 7/16-20UNF);

S400 - промышленный, категория I, поставляется в промышленной упаковке без аксессуаров;

Корпус пластиковый;

Защита - IP44 с установленной крышкой или IP20 без крышки.

Модели диапазона 45 с 1 августа 2024г. выпускаются только в серии D16 и в категории IV по PED/PESR (смотрите подраздел выше)

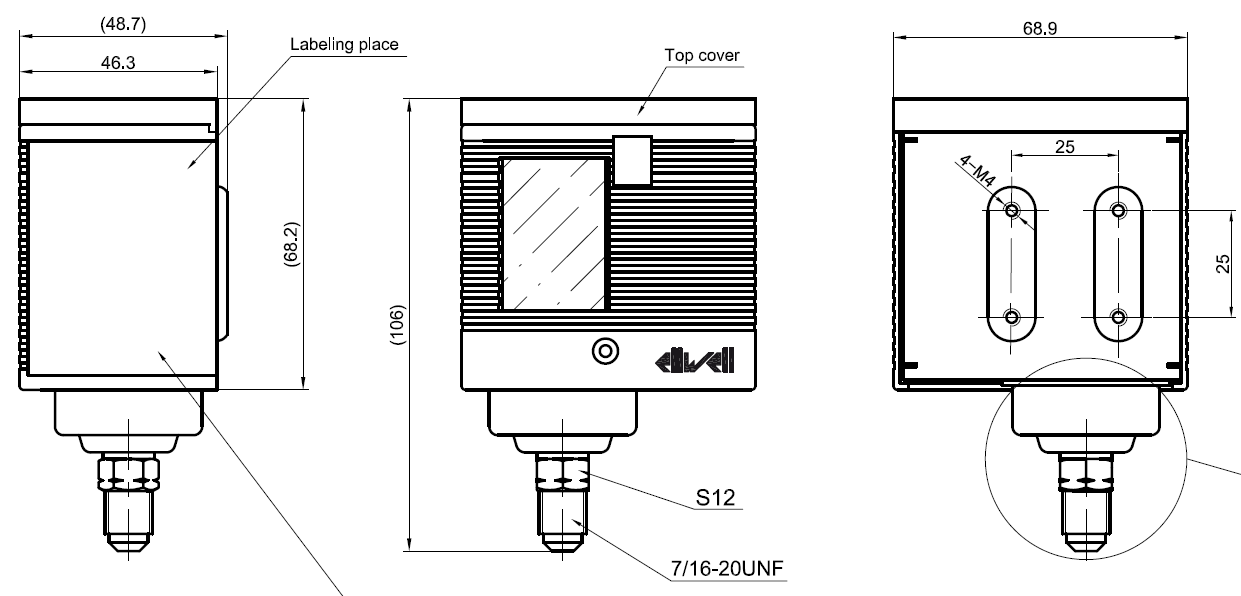

Размеры и типы подключения прессостатов D15P (...S400)
