Контроллеры маленьких компрессорных централей серии EWCM 41x0

Контроллеры небольших централей серии EWCM4000 формата 32x74 позволяют управлять компрессорами (до 4-х ступеней в цифровом режиме регулирования или через инвертер) и вентиляторами (до 4-х ступеней в цифровом режиме регулирования или через инвертер).

Серия EWCM4000 заменила серию EWCM400 (см. EWCM 41x).

Модель EWCM4150, как и ее предшественница EWCM415, управляет только компрессорами без возможности управления вентиляторами конденсатора. Модель EWCM4180 по функционалу самая полная и всегда применима на замену EWCM418, EWCM415 и EWCM41508, а в случаях, когда на EWCM4120 и EWCM412 не используется силовой тиристор, то и для замены этих моделей.

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий EWCM4000



выбор контроллеров

Руководство по выбору контроллеров серий EWCM

Сертификат EAC № ЕАЭС RU C-IT.HB35.B.01612/20 = серия RU № 0280085 (Контроллеры холодильных установок серий EWPlus (EO), IDPlus, EWDR, EWCM (41x0/4xx PRO/8x00/9x00), RTD, RTN, RTX, EWBC, IC (961/981/974), ID (983/985), IWC, IWP)



презентация

Все модели серии EWCM4000



брошюра

брошюра-новое

Все модели серий EWCM4000 и EWCM EO (8900-9100-9900)

WIZARD - Мастер настройки

файл.xlsx



файл.rar

Excel файл (без макросов) с автоматически заполняемой таблицей Параметров по результатам ввода нужных пользователю характеристик. Кроме таблицы параметров на отдельных вкладках предоставляется схема Подключения и Диаграммы регулирования. Выложены файлы в форматах xlsx и rar (второй требует распаковки).

EWCM4000



модели, выпускаемые с Ноября 2009 года

EWCM4120

инструкция

MODBUS

4180 vs 4120

4 реле, тиристор, 2 датчика, PWM выход, TTL, Televis/Modbus

Компрессоры: до 4-х ступеней или инвертер;

Вентиляторы: до 4-х цифровых или регулятор скорости

EWCM4150

инструкция

MODBUS

4180 vs 4150

5 реле, 2 датчика, 2 PWM выхода, выход I/V, TTL, Televis/Modbus

Компрессоры: всего до 4-х ступеней или инвертер;

Вентиляторы: не управляются

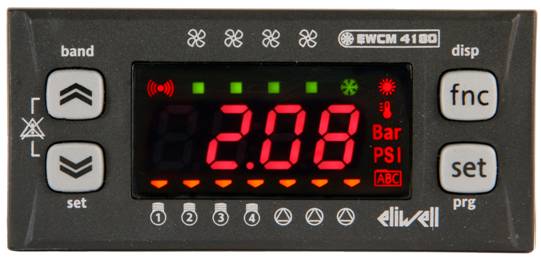

EWCM4180

инструкция

MODBUS

4180 vs 4120

4180 vs 4150

5 реле, 2 датчика, 2 PWM выхода, выход I/V, TTL, Televis/Modbus

Компрессоры: всего до 4-х ступеней или инвертер;

Вентиляторы: до 4-х цифровых или регулятор скорости

Transformer   Трансформатор питания под сеть 220В~

220/12V 5VA

TF411225

Инструкция

CE декларац.

трансформатор питания с 220В~ в 12В~ с мощностью до 5ВА; встроенная термозащита

EXP211



внешнее реле

EXP211

инструкция



внешнее реле на колодке формата 1DIN с управлением от 12В= (33мА), подключается к выходам AO1 или AO2 EWCM4000 для создания дополнительного релейного выхода (можно подключать один модуль на прибор)

EWCM4000



Архив моделей, выпускавшихся до Ноября 2009 года

EWCM4120

инструкция

MODBUS

4 реле, тиристор, 2 датчика, PWM выход, TTL, Televis/Modbus (Компрессоры: до 4-х ступеней или инвертер; Вентиляторы: до 4-х ступреней или инвертер)

EWCM4180

инструкция

MODBUS

5 реле, 2 датчика, 2 PWM выхода, выход I/V, TTL, Televis/Modbus (Компрессоры: до 4-х ступеней или инвертер; Вентиляторы: до 4-х ступреней или инвертер)
