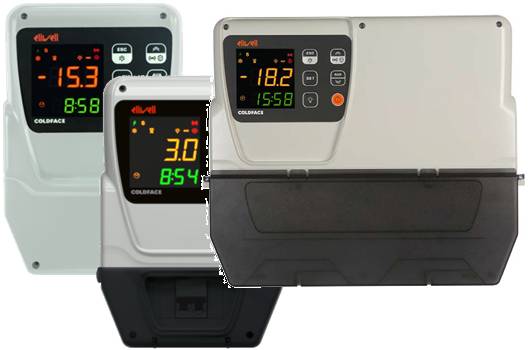

Контроллеры щитового
исполнения серии
EWRC NT
предназначения для управления холодильными камерами различной сложности.
Эти модели имеют внутри корпуса свободное место,
достаточное для установки дополнительных DIN
реечных модулей и удобной прокладки кабелей. Предусмотрена возможность
левого или правого открытия двери с выбором места установки петель.
Имеются модели с окошком для быстрого доступа к
DIN
модулям (4D),
часами реального времени (RTC)
и поддержкой регистрации аварий по протоколу
HACCP (HACCP). В ряду
моделей в увеличенном пластиковом корпусе есть модели с установленными
компонентами для управления мощными одно- и трех-фазными нагрузками.
Начиная с маски 812 появилась возможность подключения к
контроллерам модуля Blue Tooth вязи BTLE
Dongle для связи с прибором со смартфона для настройки,
контроля состояния и выгрузки архива данных.
|
|
Модель |
Документация |
Краткое описание |
|
|
мастер подбора кода заказа |
Все модели серии
EWRC NT AIR
с возможностью Blue
Tooth подключения через
BTLE модуль |
|
|
мастер подбора кода заказа |
Все модели серии
EWRC NT
без Blue Tooth
подключения
(сняты с производства и заменены модификацией
AIR) |
|
Сертификат |
EAC |
№ ТС RU C-IT.00397/19
= cерия RU №
0167941) (Контроллеры серии EWRC 300/500/500 NT для
управления Холодильными Камерами ) |
|
|
презентация |
Все модели серии
EWRC 300-500
NT
(до моделей AIR) |
|
|
брошюра |
Все модели серий
EWRC 300-50050x0
NT + IDPanel |
|
Msk
<812 |
быстрый запуск
руководство |
Все модели серий
EWRC 300-500-5000
NT
с маской ниже 812 |
|
Msk 812 |
быстрый запуск
руководство |
Все модели серий
EWRC 300-500-5000
NT
с маской 812 (с подключением к
BTLE Dongle) |
|
EWRC NT |
|
Контроллер в пластиковом
корпусе без окошка |
|
EWRC300
NT |
быстрый запуск
руководство |
3 реле,
3 датчика,
Зуммер, TTL, RS485 (вставной
модуль), Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR |
|
EWRC500 NT |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, TTL,
RS485 (вставной модуль),
Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR
|
|
EWRC500 NT RTC HACCP |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, часы RTC
и регистрация аварий по HACCP,
TTL,
RS485 (вставной модуль),
Televis/Modbus
, Blue Tooth
подключение через модуль BTLE для
моделей AIR |
|
EWRC500 NT
4D |
|
Контроллер в пластиковом
корпусе c окошком доступа 4DIN |
|
EWRC500 NT 4D |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, TTL,
RS485 (вставной модуль),
окошко доступа к
DIN модулям,
Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR
|
|
EWRC500 NT RTC HACCP
4D |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, часы RTC
и регистрация аварий по HACCP,
TTL,
RS485 (вставной модуль), окошко доступа к
DIN модулям,
Televis/Modbus
, Blue Tooth
подключение через модуль BTLE для
моделей AIR |
|
EWRC500 NT 4D
W/B |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, TTL,
RS485 (вставной модуль),
окошко доступа к
DIN модулям, установленное двухполюсное термореле,
Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR
|
|
EWRC500 NT RTC HACCP
4D W/B |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, часы RTC
и регистрация аварий по HACCP,
TTL,
RS485 (вставной модуль), окошко доступа к
DIN модулям, установленное двухполюсное термореле,
Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR
|
|
EWRC5000 NT |
|
Контроллер
с 5-ю реле в увеличенном
корпусе c окошком
доступа к
DIN блоку |
|
EWRC5000 NT
HACCP BZ |
быстрый запуск
руководство |
5 реле,
3 датчика,
Зуммер, TTL,
RS485 (вставной модуль),
окошко доступа к
DIN модулям,
Televis/Modbus,
Blue Tooth подключение через модуль BTLE
для моделей AIR, без
дополнительных комплектующих (Модель №1) |
|
EWRC5010 NT |
|
Контроллер
в увеличенном
корпусе c компонентами под
однофазные нагрузки |
|
EWRC 5010 NT HACCP BZ 2.5-4A
230Vac |
см.
EWRC5000
руководство 50x0
модели 2-5 |
EWRC5000 NT
в Модели установленных комплектующих №2:
Компрессор:
терммореле 1 фаза 2,5-4,0А; Разморозка 1 фаза 4кВт; Вентилятор
испарителя: 1 фаза 500Вт; Свет: 1 фаза 800 Вт. |
|
EWRC 5010 NT HACCP BZ 4-6.3A
230Vac |
см.
EWRC5000
руководство 50x0
модели 2-5 |
EWRC5000 NT
в Модели установленных комплектующих №3:
Компрессор:
терммореле 1 фаза 4,0-6,3А; Разморозка 1 фаза 4кВт; Вентилятор
испарителя: 1 фаза 500Вт; Свет: 1 фаза 800 Вт. |
|
EWRC 5010 NT HACCP BZ 6-10A
230Vac |
см.
EWRC5000
руководство 50x0
модели 2-5 |
EWRC5000 NT
в Модели установленных комплектующих №4:
Компрессор:
терммореле 1 фаза 6,0-10А; Разморозка 1 фаза 4кВт; Вентилятор
испарителя: 1 фаза 500Вт; Свет: 1 фаза 800 Вт. |
|
EWRC 5010 NT HACCP BZ 13-18A
230Vac |
см.
EWRC5000
руководство 50x0
модели 2-5 |
EWRC5000 NT
в Модели установленных комплектующих №5:
Компрессор:
терммореле 1 фаза 13-18А; Разморозка 1 фаза 4кВт; Вентилятор испарителя:
1 фаза 500Вт; Свет: 1 фаза 800 Вт. |
|
EWRC5030 NT |
|
Контроллер
в увеличенном
корпусе c компонентами под
техфазные Компрессор и Разморозку |
|
EWRC 5030 NT HACCP BZ 2.5-4A
400Vac |
см.
EWRC5000
руководство 50x0
модели 6-8 |
EWRC5000 NT
в Модели установленных комплектующих №6: Компрессор:
терммореле 3 фазы 2,5-4,0А; Разморозка 3 фазы 6кВт; Вентилятор
испарителя: 1 фаза 800Вт; Свет: 1
фаза 800 Вт. |
|
EWRC 5030 NT HACCP BZ 4-6.3A
400Vac |
см.
EWRC5000
руководство 50x0
модели 6-8 |
EWRC5000 NT
в Модели установленных комплектующих №7: Компрессор:
терммореле 3 фазы 4,0-6,3А; Разморозка 3 фазы 6кВт; Вентилятор
испарителя: 1 фаза 800Вт; Свет: 1
фаза 800 Вт. |
|
EWRC 5030 NT HACCP BZ 6-10A
400VAc |
см.
EWRC5000
руководство 50x0
модели 6-8 |
EWRC5000 NT
в Модели установленных комплектующих №8: Компрессор:
терммореле 3 фазы 6,0-10А; Разморозка 3 фазы 6кВт; Вентилятор испарителя:
1 фаза 800Вт; Свет: 1 фаза 800
Вт. |
|
EWRC5030 NT |
|
Контроллер
в увеличенном
корпусе c компонентами под
техфазные Компрессор, Вентилятор испарителя и Разморозку |
|
EWRC 5030 NT HACCP BZ 9-14A
400Vac |
см.
EWRC5000
руководство 50x0
модели 9-11 |
EWRC5000 NT
в Модели установленных комплектующих №9: Компрессор:
терммореле 3 фазы 9,0-14А; Разморозка 3 фазы 9кВт; Вентилятор испарителя:
3 фазы 2,2 кВт; Свет: 1 фаза 800
Вт. |
|
EWRC 5030 NT HACCP BZ 13-18A
400Vac |
см.
EWRC5000
руководство 50x0
модели 9-11 |
EWRC5000 NT
в Модели установленных комплектующих №10: Компрессор:
терммореле 3 фазы 13-18А; Разморозка 3 фазы 9кВт; Вентилятор испарителя:
3 фазы 2,2 кВт; Свет: 1 фаза 800
Вт. |
|
EWRC 5030 NT HACCP BZ 17-20A
400Vac |
см.
EWRC5000
руководство 50x0
модели 9-11 |
EWRC5000 NT
в Модели установленных комплектующих №11: Компрессор:
терммореле 3 фазы 17-20А; Разморозка 3 фазы 9кВт; Вентилятор испарителя:
3 фазы 2,2 кВт; Свет: 1 фаза 800
Вт. |
|
EWRC5030 NT |
|
Контроллер
в увеличенном
корпусе c компонентами под
техфазную Разморозку (без термореле Компрессора, вентилятор по модели) |
|
EWRC 5030 NT HACCP BZ 6kW |
см.
EWRC5000
руководство 50x0
модель 12 |
EWRC5000 NT
в Модели установленных комплектующих №12: Компрессор:
терммореле НЕТ; Разморозка 3 фазы 6кВт; Вентилятор испарителя: 1
фаза 800Вт; Свет: 1 фаза 800 Вт. |
|
EWRC 5030 NT HACCP BZ 12kW |
см.
EWRC5000
руководство 50x0
модель 13 |
EWRC5000 NT
в Модели установленных комплектующих №13: Компрессор:
терммореле НЕТ; Разморозка 3 фазы 12кВт; Вентилятор испарителя: 3 фазы
2,2 кВт; Свет: 800 Вт. |
