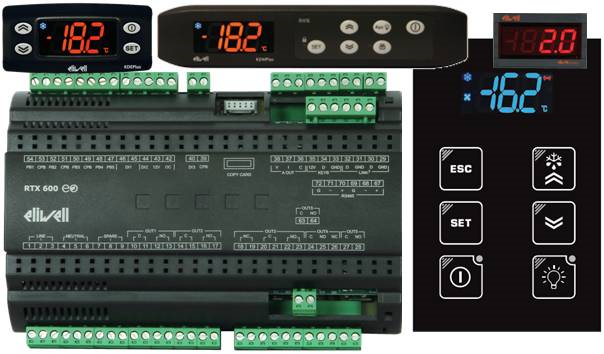

Холодильные сплит-контроллеры в корпусе формата 10 DIN серии RTX с клавиатурами  и эхо-дисплеем к ним

Большие холодильные сплит-контроллеры серии RTX формата 10 DIN закрытого типа с внешними интерфейсами: клавиатурами KDEPlus, KDWPlus  и KDЕPlus и эхо-дисплеем ECPlus. Применимы там, где нужно разнести индикацию и силовой модуль для упрощения прокладки силовых кабелей. Имеют мощные силовые реле и ряд передовых алгоритмов управления и опций (включая сдвоенный основной регулятор и дополнительный регулятор), часы реального времени RTC и сеть LINK2 для синхронизации разморозки и ряда команд, а так же совместного использования общего датчика.

Модель RTX600 имеет функциональный аналог в формате открытой платы - RTN600 (см. серия RTN).

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий RTX и RTN

  брошюра Все модели серий RTX 600 (включая RTX600/V) и RTN 600


презентация

брошюра

Решения Eliwell для супермаркетов
RTX600   Контроллеры серии RTX с 6-ю реле

RTX600

инструкция

руководство

 6 реле, 5 датчиков, TTL, RS485, Televis/Modbus, cеть LINK2

Клавиатуры



KDEPlus

инструкция

Внешняя клавиатура панельного типа KDEPlus (стандартная) с четырьмя кнопками; лицевая панель: 32x74 мм, глубина 30 мм, установочное отверстие 29x71 мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к контроллеру, JST разъем подключения эхо-дисплея.

KDWPlus

инструкция

Внешняя клавиатура панельного типа KDEPlus (широкая) с шестью кнопками; лицевая панель: 37x180 мм, глубина 23 мм, установочное отверстие 31x150 мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к контроллеру, JST разъем подключения эхо-дисплея.

KDTPlus

Vertical

инструкция

техн.данные

Внешняя клавиатура открытого типа KDTPlus с шестью сенсорными кнопками; лицевая панель: 135x87 мм, толщина накладки 1,5 мм, установочное отверстие 120x67 мм, удаленность от контроллера до 100 м; JST разъем подключения к контроллеру, нет подключения эхо-дисплея.

KDTPlus

Horizontal

инструкция

техн.данные

Внешняя клавиатура открытого типа KDTPlus с шестью сенсорными кнопками; лицевая панель: 40x180 мм, толщина накладки 1,5 мм, установочное отверстие 31x150 мм, удаленность от контроллера до 100 м; JST разъем подключения к контроллеру, нет подключения эхо-дисплея.

Эхо-дисплеи



ECPlus

инструкция

Внешний эхо дисплей панельного типа ECplus без кнопок; лицевая панель 29x48 мм, глубина 15 мм, установочное отверстие 26,4x45,9 мм, удаленность от контроллера до 100 м (если Эхо-дисплее подключается к клавиатуре, то удаленность от клавиатуры не должна превышать 100 - удаленность клавиатуры от контроллера, т.е. 100м - это суммарная удаленность); кабель 5м с JST разъемом.
