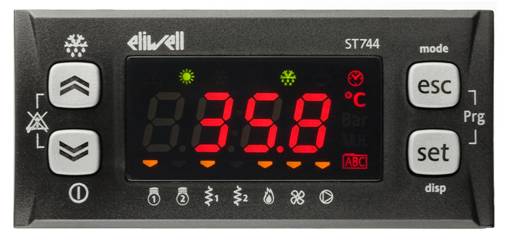

Контроллеры маленьких (один контур, до 2-х ступеней) Чиллеров и Тепловых насосов серий ST500 и ST700

Панельные (32x74) контроллеры маленьких кондиционерных одноконтурных установок типа Чиллер и/или Тепловой насос включая Реверсируемые установки с числом ступеней регулирования производительности до 2-х.

С ноября 2008 года серия ST700 идет в модифицированном варианте с поддержкой Инвертерного управления Компрессором и режимом Свободного охлаждения для геодезических Тепловых насосов (MSK 377).

Серии ST500 и ST700 заменили ранее выпускавшуюся серию ECH200 (см. ECH2xx ).

Модель

Документация

Краткое описание



мастер подбора кода заказа

Все модели серий ST500 и ST700



выбор контроллеров

Руководство по выбору контроллеров серий ST/SB(W)/SD(W)/SC(W)

Сертификат EAC № ЕАЭС RU C-IT.HB35.B.01609/20 = серия RU № 0280082 (Контроллеры кондиционерных установок серий ST500/700, SB600, SBA600, SBW600, SD600, SDH600, SDW600, SC600, SCA600, SCW600, FB U32, ECH985)
Декларация EAC Декларация ЕАЭС № RU Д-IT.HB27.B.16297/20 (Внешние клавиатуры и модули расширения ресурсов)


презентация-семинар

Все модели серии ST



презентация

Все модели серий ST-SB-SBW



брошюра

Все модели серии ST

ST500



контуров - 1, ступеней производительности - до 2-х (до 2-х Компрессоров или Компрессор + ступень)

ST542(/C)

руководство

 4 реле, Тиристор 2А, 4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 1 аналоговый выход (PWM), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST543(/C)

руководство

4 реле, Тиристор 2А, 4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 2 аналоговый выхода (2 PWM), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST544(/C)

руководство

 4 реле, Тиристор 2А, 4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST551(/C)

руководство

 5 реле,  4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 1 аналоговый выход (PWM), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST552(/C)

руководство

5 реле,  4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 2 аналоговый выхода (2 PWM), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST553(/C)

руководство

5 реле,  4 датчика (2 NTC + 2 NTC/I/V), 5 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12В~

ST700

MSK377 и выше

с ноября 2008г.

контуров - 1, ступеней производительности - до 2-х (до 2-х Компрессоров или Компрессор + ступень - один из Компрессоров может управляться через Инвертер)

ST744(/C)

руководство

 4 реле, Тиристор 2А, 4 датчика (2 NTC + 2 NTC/I/V), 7 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12/24В~

ST753(/C)

руководство

 5 реле,  4 датчика (2 NTC + 2 NTC/I/V), 7 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12/24В~

ST700

до MSK377

до ноября 2008г.

контуров - 1, ступеней производительности - до 2-х (до 2-х Компрессоров или Компрессор + ступень) АРХИВ

ST744(/C)

руководство

 4 реле, Тиристор 2А, 4 датчика (2 NTC + 2 NTC/I/V), 7 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12/24В~

ST753(/C)

руководство

 5 реле,  4 датчика (2 NTC + 2 NTC/I/V), 7 цифровых входов, 3 аналоговый выхода (2 PWM + I/V), TTL (Miconet/Modbus), часы RTC (/C), 12/24В~

EXP



внешнее реле

EXP211

инструкция



внешнее реле на колодке формата 1DIN с управлением от 12В= (33мА), подключается к выходам, работающим в режиме Открытый коллектор для создания дополнительного релейного выхода (можно подключать один модуль на прибор)

SKW



внешняя настенная клавиатура

SKW21

инструкция

внешнее настенная клавиатура для серий ST500 и ST700 (удаление до 100м)

Transformer   Трансформатор питания под сеть 220В~

220/12V 5VA

TF411225

Инструкция

CE декларац.

трансформатор питания с 220В~ в 12В~ с мощностью до 5ВА; встроенная термозащита
