Универсальные по применению
клавиатуры KDEPlus, KDWPlus, KDT Split и
KDTPlus и эхо-дисплей ECPlus |
 |
|

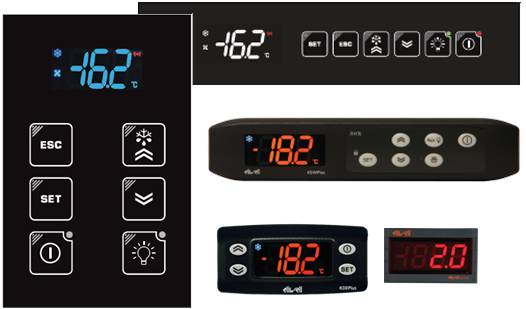

Внешние клавиатуры
KDEPlus (формат 32x74 c четырьмя
кнопками), KDWPlus (формат
37x180 с шестью кнопками),
KDT Split (настенная с шестью сенсорными кнопками)
KDTPlus
(открытая плата с пластиковой
лицевой панелью и шестью сенсорными кнопками) являются опциональными
интерфейсными модулями для контроллеров серий RTN400, RTN600,
RTX600, RTD600/V, RTX600/V, RTX600/VS, у которых нет
своих встроенных дисплеев, но которые работают и без подключенной к ним
клавиатуры. К каждому контроллеру можно подключить не более одной
клавиатуры, но для контроллеров, объединенных сетью LINK2
модно на время перенастроить клавиатуру на управление
любым из прибором одной подсети. Эхо-дисплей (формат 29x48
без кнопок) подключается в дополнение к клавиатурам
KDEPlus и KDWPlus или
напрямую к блоку без клавиатуры для обеспечения индикации в другом месте
или другой информации. |
|
Модель |
Документация |
Краткое описание |
|
|
мастер подбора кода заказа |
Все модели
клавиатур KDEPlus, KDWPlus, KDT Split и
KDTPlus и эхо-дисплея ECPlus |
|
Клавиатуры |
|
|
|
KDEPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus
(стандартная) с четырьмя кнопками; лицевая панель: 32x74
мм, глубина 30 мм, установочное отверстие 29x71
мм, удаленность от контроллера до 15 м; винтовые клеммы подключения к
контроллеру, JST разъем подключения эхо-дисплея. |
|
KDWPlus |
инструкция |
Внешняя клавиатура
панельного типа KDEPlus (широкая)
с шестью сенсорными кнопками;
ширина 84 мм, высота 140
мм, глубина 33 мм, удаленность от контроллера до 10 м; винтовые клеммы подключения к
контроллеру. |
|
KDT Split |
инструкция
|
Внешняя клавиатура
настенного
типа KDT
Split с
шестью сенсорными кнопками;
лицевая панель: 135x87 мм, толщина накладки 1,5
мм, установочное отверстие 120x67 мм, удаленность
от контроллера до 100 м; JST разъем подключения к
контроллеру, нет подключения эхо-дисплея. |
|
KDTPlus
Vertical |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 135x87 мм, толщина накладки 1,5
мм, установочное отверстие 120x67 мм, удаленность
от контроллера до 100 м; JST разъем подключения к
контроллеру, нет подключения эхо-дисплея. |
|
KDTPlus
Horizontal |
инструкция
техн.данные |
Внешняя клавиатура открытого
типа KDTPlus с
шестью сенсорными кнопками;
лицевая панель: 40x180 мм, толщина накладки 1,5
мм, установочное отверстие 31x150
мм, удаленность от контроллера до 100 м; JST
разъем подключения к контроллеру, нет подключения
эхо-дисплея. |
|
Эхо-дисплеи |
|
|
|
ECPlus |
инструкция |
Внешний эхо дисплей
панельного типа ECplus
без кнопок; лицевая панель 29x48
мм, глубина 15 мм, установочное отверстие 26,4x45,9
мм, удаленность от контроллера до 100 м (если
Эхо-дисплее подключается к клавиатуре, то удаленность от клавиатуры не
должна превышать 100 - удаленность клавиатуры от контроллера, т.е. 100м
- это суммарная удаленность); кабель 5м с JST
разъемом. |
