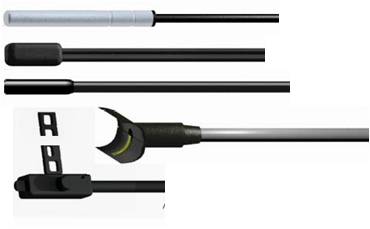

Температурные датчики NTC типа

Используемые контроллерами Eliwell температурные датчики NTC типа имеют сопротивление 10 кОм при 25°С и это сопротивление уменьшается с нагреванием датчика (Negative Temperature Compensation - Отрицательная температурная компенсация). Имеется множество моделей различного конструктивного исполнения. На этой странице отображены наиболее широко использующиеся модели.

Модель/Код

Документация

Краткое описание



мастер подбора кода

Датчики температуры типа NTC



презентация

Датчики давления EWPA влажности EWHS и Температурные (NTC, PTC, Pt100, TC-J, TC-K)



зависимость

Температурная зависимость датчиков NTC типа фирмы Eliwell

NTC



Датчики температуры NTC типа ОСНОВНОЙ группы

SN691xx0

инструкция

головка пластиковая 5x6x15 мм; черный кабель из термопластичной резины; изоляция однослойная; длина x.x м = 0,5/1,5/2,0/2,5/3,0/3,5/4,0/5,0/6,0 м; IP67; диапазон -50...+120°С

SN8DED1xx02C0

инструкция

головка пластиковая Ø5x20 мм; серый кабель из термопластичной резины; изоляция двухслойная; длина - x.x м = 0,6/1,5/2,0/3,0 м; IP68; -50...+110°С

SN8DAE1xx02C0

инструкция

головка стальная Ø6x20 мм; серый кабель из термопластичной резины; изоляция двухслойная; длина - x.x м = 1,5/3,0 м; IP68; -50...+110°С

SN8TPD4xx03E0

инструкция

головка пластиковая белая Ø5x25 мм; черный кабель из термопластичной резины; изоляция однослойная; длина x.x м = 1,5/3,0 м; IP68; -50...+105°С

NTC



Датчики температуры NTC типа - ранее широко использовавшиеся

SN8PCLxxxx

инструкция для длины 1,5м

головка стальная Ø7x26 мм с двойной изоляцией датчика; серый кабель из поливинилхлорида (ПВХ); изоляция двухслойная; длина x.x00 м = 1,0/1,5/2,0/2,5/3,0/3,5/4,0/6,0 м и 0000 = 10 м и 0001 = 15 м; IP67; -30...+80°С

SN8P0Axxxx

инструкция для длины 1,5м

головка стальная Ø6x40 мм; серый кабель из поливинилхлорида (ПВХ); изоляция двухслойная; длина x.x00 м = 0,8/1,5/2,0/2,5/3,0/4,0/6,0 м; IP67; -30...+80°С

SN8PAAxxxx

инструкция для длины 10м

головка стальная Ø6x40 мм с двойной изоляцией датчика; серый кабель из поливинилхлорида (ПВХ); изоляция двухслойная; длина x.x00 м = 0,8/1,5/2,0/2,5/3,0/3,5/4,0/6,0 м и 0000 м = 10 м и 0001 = 15 м; IP67; -30...+105°С

NTC



Датчики температуры NTC типа c  быстрым откликом

SN8DAC1xx02AV инструкция головка стальная Ø4x40 мм; серый кабель из термопластичной резины; изоляция двухслойная; длина - x.x м = 1,5/3,0 м; IP67; -50...+110°С; быстрый отклик (5 сек)
SN8DEC1xx02A0 инструкция для длины 1,5м головка стальная Ø4x40 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина - x.x м = 1,5 м; IP67; -50...+110°С; быстрый отклик (5 сек)
SN8P0Xxx02 инструкция для длины 3,0м головка стальная Ø4x40 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина - x.x м = 3,0 м; IP67; -50...+110°С; быстрый отклик (5 сек)

NTC



Датчики температуры NTC типа для установки на трубу

SN8DEB2xx02C0 инструкция головка медная, залитая в пластике o4x16 мм с крепежным браслетом; серый кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5/3,0/6,0 м; IP68; -50...+110°С; быстрый отклик (5 сек)
SN8DNB1xx02C0 инструкция для длины 1,5м головка медная Ø4x16 мм в пластике  с крепежным браслетом; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5 м; IP67; -50...+110°С; быстрый отклик (5 сек)
SN8P2Xxx02 инструкция для длины 2м головка нейлоновая с двумя закругленными частями, раздвигающимися под диаметр трубы; черный кабель из поливинилхлорида (ПВХ); изоляция двухслойная; длина x.x м = 1,5/2,0/2,5/4,0 м; IP67; -50...+110°С; быстрый отклик (5 сек)

NTC



Датчики температуры NTC типа с силиконовым кабелем

SN8S0Axxxx инструкция для длины 1,5м головка  стальная Ø6x40 мм; синий кабель из силикона; изоляция двухслойная; длина x.x00 м = 0,8/1,0/1,5/2,0/2,5/3,0/3,5/4,0/5,0/6,0/7,0/8,5 м и 00xx м = 10/20/30 м; IP67; -50...+120°С
SN8SAAxx00 инструкция для длины 1,5м c FASTON головка  стальная Ø6x40 мм с усиленной изоляцией датчика; синий кабель из силикона; изоляция двухслойная ; длина x.x00 м = 1,5/3,0 м; IP67; -50...+120°С

NTC



Датчики температуры NTC типа с наконечником в виде иглы

SN90xx10 инструкция для длины 3,0м головка стальная заточенная Ø3x100 мм с ручкой из пластика; синий кабель из силикона; изоляция двухслойная; длина xx0 см = 3,0 м; IP67; -50...+90°С; быстрый отклик (5 сек)
SN8SBE7xxE2E2 инструкция для длины 8,0м головка стальная заточенная Ø3x100 мм с ручкой из пластика; синий кабель из силикона; изоляция двухслойная; длина xx0 см = 8,0 м; IP67; -50...+90°С; быстрый отклик (5 сек)

NTC



Датчики температуры NTC типа для установки на стену

SN607010 инструкция головка пластиковая Ø15x70 мм на корпусе 70x40x35 с кабельным выводом; в корпусе клеммы подключения кабеля (кабель не поставляется); IP54; -40...120°С; быстрый отклик (3 сек)

NTC



Датчики температуры NTC типа c открытым чувствительным элементом

SN8P4Yxx01 инструкция головка открытая с зоной для фиксации 11 мм; черный кабель из термопластичной резины; изоляция однослойная; длина x.x м = 1,5; IP55; -40...120°С; быстрый отклик (2 сек)

NTC



Датчики температуры NTC типа - редко используемые модели

SN8TED1xx03C0

инструкция для длины 1,5м

головка пластиковая Ø5x20 мм; серый кабель из термопластичной резины; изоляция однослойная; длина x.x м = 1,5 м; IP67; -50...+120°С

SN8TEE1xx06C8

инструкция для длины 3,0м

головка пластиковая 5x6x15 мм; белый кабель из термопластичной резины; изоляция однослойная; длина x.x м = 3,0 м; IP67; -50...+120°С

SN8T6Ixx00

инструкция для длины 1,5м

головка стальная Ø6x20 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5 м; IP68; -50...+110°С

SN8T6Axx02

инструкция для длины 3,0 м

головка стальная Ø6x40 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 3,0 м; IP68; -50...+110°С

SN8T6Nxx02

инструкция для длины 1,5 м

головка стальная Ø6x50 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5 м; IP68; -50...+110°С

SN8T6Hxx02

инструкция для длины 1,5 м

головка пластиковая Ø5x20 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5 м; IP68; -50...+110°С

SN8T6Hxx05

инструкция для длины 1,5 м

головка пластиковая Ø5x20 мм; черный экранированный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5 м; IP68; -50...+110°С

SN8DAE4xx02C0

инструкция для длины 1,5 м

головка стальная Ø6x40 мм; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5/2,0/3,0 м; IP68; -50...+110°С

SN8DAE5xx02C5

инструкция для длины 6,0 м

головка стальная Ø6x50 мм; желтый кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 6,0 м; IP68; -50...+110°С

SN8DAE1xxB2C0

инструкция для длины 1,5 м

головка стальная Ø6x20 мм, основание головки под изоляцией кабеля; черный кабель из термопластичной резины; изоляция двухслойная; длина x.x м = 1,5/2,3/3,5 м; IP68; -50...+110°С
