Группы продуктов Ø Системы мониторига, Регистраторы данных и Настройка параметров Ø Регистраторы данных


Ø Memory 1xxx PDL PrintWell EWLP

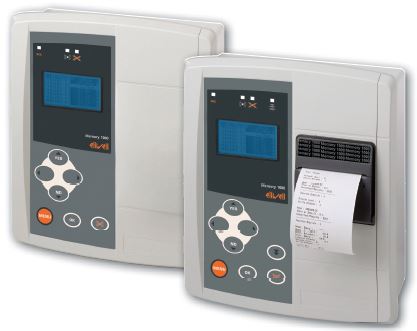

Регистраторы данных на 4 или 8 каналов серии Memory 1000 с опциональным встроенным принтером

Блоки регистрации данных с подключаемых к регистратору датчиков и цифровых входов с возможностью настройки выдачи аварийных сигналов при установленных значениях этих входов. Специальные модификации регистраторов имеют встроенный принтер, что позволяет производить вывод на печать данных в табличном или графическом виде в строгом соответствии с заданным расписанием.

Модели с поддержанием внешней сети приборов ограниченного набора моделей (ID983/985LX, IC915LX NTC, IC915LX I/V) и регистрацией данных их ресурсов и соответствующих приборам аварий практически сняты с производства и драйверы под новые контроллеры для них не создаются.

Модель

Документация

Краткое описание



мастер подбора кода

Регистраторы данных серий Memory 1000



презентация

Вся серия Memory 1000

Memory 104x



4-х канальные регистраторы данных без сети внешних приборов

Memory 1040

инструкция

руководство

Регистратор данных, позволяющий подключение до 4-х датчиков:

- 2 входа под датчики NTC типа;

- 2 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется встроенный принтер с рулонной бумагой.

Memory 1045

инструкция

руководство

Регистратор данных, позволяющий подключение до 4-х датчиков:

- 2 входа под датчики NTC типа;

- 2 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Модель без принтера.

Memory 108x



8-ми канальные регистраторы данных без сети внешних приборов

Memory 1080

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики NTC типа;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется встроенный принтер с рулонной бумагой.

Memory 1080 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется встроенный принтер с рулонной бумагой.

Memory 1085

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики NTC типа;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Модель без принтера.

Memory 1085 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Модель без принтера.

Memory 118x



8-ми канальные регистраторы данных с сетью до 15 внешних приборов (сняты с производства)

Memory 1180 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется порт RS-485 для подключения сети до 15-ти внешних приборов.

Имеется встроенный принтер с рулонной бумагой.

Memory 1185 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется порт RS-485 для подключения сети до 15-ти внешних приборов.Модель без принтера.

Memory 128x



8-ми канальные регистраторы данных с сетью до 15 внешних приборов и возможностью отправки SMS через GSM Модем (сняты с производства)

Memory 1280 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется порт RS-485 для подключения сети до 15-ти внешних приборов.

К порту RS-232 можно подключать GSM Модем для отправки аварийных SMS.

Имеется встроенный принтер с рулонной бумагой.

Memory 1285 2AI

инструкция

руководство

Регистратор данных, позволяющий подключение до 8-ми датчиков:

- 2 входа под датчики с сигналом 4...20мА;

- 6 входа под датчики NTC типа с возможностью их конфигурирования на Цифровые входы;

- 2 входа под Цифровые входы без напряжения.

Имеется порт RS-485 для подключения сети до 15-ти внешних приборов.

К порту RS-232 можно подключать GSM Модем для отправки аварийных SMS.

Модель без принтера.

Подключение приборов   Модули подключения приборов с сеть, контролируемую Memory118x или Memory128x (сняты с производства)
Краткое описание возможностей по подключению приборов в систему мониторинга TelevisCompact

Смотри специальные страницы для модулей сетевых подключений

BusAdapter



Memory 1180-1185-1280-1285 допускает подключение приборов по шине RS-485, для чего используются порт RS-485 регистратора Memory. Разветвление луча шины RS-485 не допускается; в начале и конце каждого луча устанавливаются согласующие резисторы, поставляемые с Memory . Совместимые приборы не имеют своего порта RS-485, поэтому для их подключения в сеть используют BusAdapter-ы (конвертеры TTL/RS-485).

Шина RS-485 прокладывается кабелем витая пара в общем экране c сечением проводников 0,5мм2. Экран подключается к контактам GND шина RS-485, но ни в коем случае не подключается к заземлению установки.
