Единая Среда программирования Free Studio для контроллеров платформы Free Way

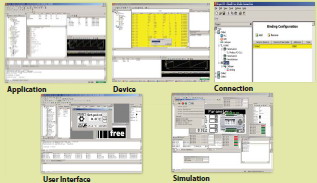

Eliwell предлагает единую среду программирования для всех контроллеров платформы Free Way, что позволяет, при необходимости, изменять формат приборов не меняя исходный код программы. Среда программирования состоит из нескольких утилит: Application для создания самой программы, User Interface для создания меню (для Free Evolution и Free Panel), Connection для создания локальной сети в рамках общего проекта, Simulation для симулирования процессов в реальных приборах и Device для подключения к приборам, загрузки в них программ и их отладки с возможностью задания определенных значений переменных с ПК. Для подключения к ПК c Free Studio приборов серии Free Smart Используется интерфейсный модуль DMI с правами производителя оборудования, а для приборов серий Free Evolution и Free Panel допустимо соединение по шине RS485 через конвертер RS232/RS485 или USB/RS485, а так же через Enthernet соединение.

Модель

Документация

Краткое описание



презентация

Все модели платформы Free Way



тренинг

Все модели серии Free Smart и среда программирования Free Studio

  быстрый старт Все модели платформы Free Way - начало работы
все программы   Для всех программ наиболее актуальной является документация, вызываемая в качестве контекстной помощи (где имеется). Ниже приведена документация для начальной версии Free Studio.
Application помощь Утилита создания программы работы контроллера (приложения) на базе пяти стандартных языков программирования: ST (структурированный текст), FBD (диаграмма функциональных блоков), LD (контакты и переходы), IL (перечень команд) и SFC (функциональная схема)
User Interface помощь Утилита создания интерфейса для контроля состояния контроллера и управления им с использованием графического дисплея контроллера или внешней клавиатуры. Эта утилита не используется для серии Free Smart, где используется индикаторный интерфейс, поэтому меню создается распределением параметров и переменных по папкам/разделам меню.
Connection помощь Утилита создания локальной сети взаимодействия различных контроллеров с использованием общих параметров и переменных.  Это позволяет создавать целые проекты с четкими взаимоотношениями как между физическими приборами так и программными блоками с возможность создания единого проекта и одновременной загрузки такого проекта во все приборы одним нажатием кнопки.
Simulation помощь Утилита для симуляции работы реального прибора с разработанной Вами программой, что позволяет производить отладку программы не подключая реального прибора и значительно сокращает время на отладку программы разработчиком.
Device контекстной помощи нет Утилита для организации связи среды программирования Free Studio с реальным прибором для загрузки в него новых программ, обновления его BIOS,
